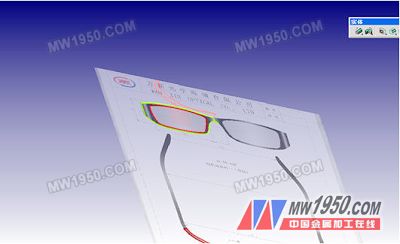

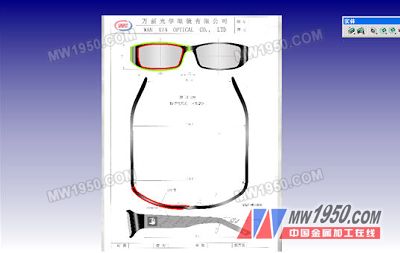

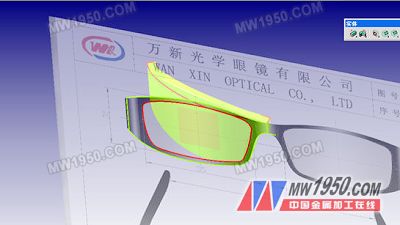

TD Styling是Extech公司ThinkDesign产品的工业造型模块,它提供了一整套的创新设计手段,可以帮助设计师从一张草图开始,顺利的完成产品的造型设计。其主要功能有:混合建模技术、GSM技术、超强的曲面填充、强大的渲染功能、逆向工程等。 本文以设计眼镜为例,简要介绍基于TD Styling的眼镜基本建模、静态渲染等过程,希望能对大家有所帮助。 眼镜中的光学镜(比如近视镜),形状相对规则,可以用实体建模、布尔运算的方法建构出镜架的主体。而太阳镜等形状比较复杂的产品,则需要采用曲面建模的方式,然后封闭成实体。两者在设计思路上其实是相同的,都是构建主体,然后建立过渡,最后合并成整体,进而分割出眼镜各部分零件。下面就一个男款情侣镜(万新光学提供,并保留其相应权利)的设计,给大家做一个介绍。 1.把提供的眼镜效果图导入到TD Styling模型里。利用效果图构建镜框的草图,如图所示。绿色线框和红色线框。 2.因为效果图是在一个平面做的,而模型是在三维空间里完成。因此我们需要把俯视图中的红色线框,移动复制到相应的空间平面里。如图所示 3.进行实体拉升,然后布尔运算求交集,做出镜框。如图所示 [1] [2] [3] 下一页 |
